INNOVIA Monorail 300を採用したバンコク北部の大規模跨座式モノレール

バンコクMRTピンクラインは、タイ・バンコク首都圏北部に整備された全線高架の跨座式モノレール路線です。路線はノンタブリー県側のNonthaburi Civic Center（ノンタブリー・シビックセンター）を起点とし、Khae Rai、Pak Kret、Chaeng Watthana、Lak Si、Ram Inthra方面を経由して、バンコク東部のMin Buri（ミンブリ）へ至ります。都市の中心部を南北に貫く地下鉄・高架鉄道とは異なり、ピンクラインはバンコク北部の外縁部を東西方向に結ぶ性格が強く、既存の道路交通が集中するChaeng Watthana Road、Ram Inthra Road沿いの移動需要を受け止める路線として計画されました。

ピンクラインは、同じくバンコクに整備されたMRTイエローラインとともに、タイにおける本格的な都市型モノレールの代表例です。採用されたシステムは、旧Bombardier Transportationが開発し、現在はAlstomブランドで展開されるINNOVIA Monorail 300です。車両は軌道桁をまたぐ跨座式で、ゴムタイヤによって走行します。都市高速鉄道として必要な輸送力を確保しながら、道路上空に比較的コンパクトな高架構造物を構築できる点が、バンコクのように既成市街地と幹線道路が密集する都市に適した方式といえます。

1. ピンクラインの基本概要

ピンクライン本線は、全長34.5km、30駅で構成される高架モノレール路線です。全区間が高架構造で、路線の多くは既存道路の中央または道路沿いの空間を活用して建設されています。起点側ではMRTパープルラインと接続し、中間部ではSRTダークレッドライン、BTSスクンビット線などと連絡します。終点のMin Buriでは、整備が進められているMRTオレンジラインとの接続が予定されており、単独路線というよりも、バンコク北部における鉄道ネットワークの横串としての役割を担っています。

事業主体はMass Rapid Transit Authority of Thailand、すなわちタイ高速度交通公社、MRTAです。運営・建設・維持管理については、Northern Bangkok Monorail Company Limited、略称NBMがコンセッション事業者として関与しています。NBMは、BTS Group Holdings、Sino-Thai Engineering and Construction、RATCH Groupなどが関係するBSR系の事業体であり、バンコク都市鉄道網の中でも民間コンセッション色の強いプロジェクトと位置付けられます。

2. 計画から開業まで

ピンクラインの構想は、バンコク首都圏の大量輸送マスタープランの一部として進められました。バンコクでは長年、都心部へ向かう放射方向の交通整備が重視されてきましたが、都市圏の拡大とともに、郊外同士を結ぶ移動需要も増大していました。ピンクラインが通るNonthaburi、Pak Kret、Lak Si、Ram Inthra、Min Buri方面は、住宅地、政府機関、大学、商業施設、イベント施設が連続する一方、移動の多くを道路交通に依存していた地域です。

当初、ピンクラインの建設は2010年代半ばから具体化していきましたが、政情や制度調整、入札手続き、コンセッション契約などの過程を経て、2017年6月16日に本格的な契約締結へ進みました。その後、建設工事とシステム据付、車両搬入、電力・信号・通信系の試験を経て、2023年11月に試験的な旅客運行が開始されました。MRTAの整理では、本線のService Launching Dateは2023年12月31日とされています。

この経緯を見ると、ピンクラインは単なるモノレール新線というより、バンコクの都市鉄道網が「地下鉄・BTS中心」から「中量輸送を含む多層的ネットワーク」へ広がった象徴的な事例といえます。特に、イエローラインとピンクラインが相次いで開業したことで、タイは東南アジアにおける大規模都市型モノレール導入国としての存在感を強めました。

(c)Shutterstock.com ノンタブリー、セントラルプラザ前（Chaengwattana Rd） 2019年3月2日土曜日のモノレールMRTピンクライン建設現場の様子。
	公式サイト https://www.mrta.co.th/pinkline/index.html

3. 路線の特徴

4. INNOVIA Monorail 300の採用

ピンクラインの車両・システムにはINNOVIA Monorail 300が採用されています。INNOVIA Monorail 300は、ALWEG型に系譜を持つ跨座式モノレールを現代の都市鉄道向けに発展させたシステムで、ゴムタイヤ走行、全自動運転、連接・貫通構造、ホームドア、CBTC系の列車制御を組み合わせた中量輸送システムです。

ピンクラインでは、4両編成のモノレール車両が用いられています。車両は軌道桁上を走行する主タイヤと、桁側面に接する案内輪・安定輪によって姿勢を保ちます。鋼鉄車輪とレールによる通常の鉄道と異なり、ゴムタイヤ式であるため、加減速性能、登坂性能、曲線通過性能、騒音面で都市内高架交通に適した特性を持ちます。一方で、軌道桁・分岐器・タイヤ・集電装置・案内輪など、モノレール特有の保守体系が必要となります。

車両制御にはCityflo 650 GoA4が採用され、運転士を必要としない自動運転が可能です。GoA4は、都市鉄道の自動運転レベルの中でも高い段階にあたり、通常運行において列車の発車、加速、減速、停止、間隔制御などを自動で行います。こうしたシステムにより、高頻度運転、運転間隔の短縮、輸送力の安定化が期待されます。

(c)shutterstock

(c)shutterstock

INNOVIA MONORAIL300および他モノレールシステムとの 軌道桁サイズ比較

5. 軌道・高架構造の技術的特徴

跨座式モノレールの最大の特徴は、車両が1本の軌道桁をまたいで走行する点です。ピンクラインでは、道路上空に橋脚を立て、その上にPC軌道桁を架設する構成が基本となっています。一般的な高架鉄道よりも軌道構造が細く、道路中央部や交差点部、既存市街地の上空にルートを通しやすいことが、モノレール方式採用の大きな理由です。

軌道桁は単に車両を支える梁ではなく、走行面、案内面、集電設備、信号・通信設備、避難通路、保守用設備を一体として成立させる重要構造物です。車両は桁上面を主タイヤで走り、桁側面を案内輪で挟むことで安定します。そのため、軌道桁の寸法精度、曲線部での線形、分岐部での可動桁構造、支承部の変位管理は、運行品質に直結します。

モノレールの分岐器は、通常鉄道のように細いレールを切り替える構造ではなく、軌道桁そのもの、または軌道桁上の走行路を動かして進路を変える方式となります。ピンクラインのような大規模都市型モノレールでは、本線折返し、車両基地入出庫、支線分岐、異常時運転を考慮し、分岐器の配置が非常に重要になります。特にPK10のMuang Thong Thani駅は、本線とムアントンターニ支線を分ける結節点であり、モノレールの線路配線を見るうえで注目すべき駅です。

6. 駅施設・旅客動線と他路線接続

ピンクラインの駅は、基本的に道路上空に設けられた高架駅として整備されています。駅には改札階、ホーム階、エスカレーター、エレベーター、ホームドアなどが設けられ、バンコクの新しい都市鉄道として標準的なバリアフリー設備を備えています。道路中央部または道路沿いに高架構造物を設置するため、駅出入口は歩道側に配置され、歩道橋、バス停、商業施設、公共施設との接続も重視されています。

ピンクラインの駅は、単に列車を停車させる施設ではなく、道路交通と軌道系交通をつなぐ都市交通の結節点として機能します。バンコクでは、バス、タクシー、バイクタクシー、自家用車、徒歩が複雑に混在しており、駅の使いやすさは駅舎そのものだけでなく、周辺道路や歩行者空間との接続によって大きく左右されます。そのため、駅前の歩行者導線、横断動線、道路交通との分離、商業施設や公共施設へのアクセス性は、ピンクラインの利便性を考えるうえで重要な要素です。

また、ピンクラインはバンコク北部における横方向の連絡線として、複数の都市鉄道路線と接続する点にも大きな特徴があります。Nonthaburi Civic CenterではMRTパープルラインと接続し、ノンタブリー県側からChaeng Watthana、Lak Si、Ram Inthra方面への移動を支えます。Lak SiではSRTダークレッドラインと接続し、Bang Sue、Don Mueang、Rangsit方面との連絡を担います。

さらに、Wat Phra Sri MahathatではBTSスクンビット線と接続し、BTS沿線からRam Inthra、Min Buri方面への移動経路を形成します。終点のMin BuriではMRTオレンジラインとの接続が予定されており、オレンジラインの整備が進めば、バンコク東部から都心方面へのアクセス性も高まります。

このように、ピンクラインは単独で完結するモノレール路線ではなく、既存路線・計画路線を相互に結び、バンコク北部の鉄道ネットワークを補完する役割を担っています。都心部へ向かう放射方向の移動だけでなく、郊外部同士を結ぶ横方向の移動を可能にする点は、ピンクラインの大きな意義といえます。

8. ムアントンターニ支線・インパクトリンク

ピンクラインの大きな特徴の一つが、Muang Thong Thani方面へ分岐する支線です。この支線は、一般にインパクトリンク、またはムアントンターニ支線と呼ばれ、PK10 Muang Thong Thani駅から分岐して、Impact Muang Thong Thani駅、Lake Muang Thong Thani駅へ至ります。延長は約3.0km、駅数は2駅です。

Muang Thong Thaniは、IMPACT Exhibition and Convention Center、IMPACT Arena、Challenger Hall、ホテル、商業施設、住宅地が集積する大規模開発地区です。特に展示会、コンサート、国際会議などの開催時には、道路交通への負荷が非常に大きくなります。支線の整備により、イベント来場者をモノレールで直接受け入れることが可能となり、バス・タクシー・自家用車に偏っていたアクセスの改善が期待されます。

支線はPK10で本線と接続し、MT01 Impact Muang Thong Thani、MT02 Lake Muang Thong Thaniへ向かいます。PK10駅では本線ホームに加えて支線方面のホーム・乗換動線が設けられ、イベント輸送時の大量乗換に対応する構造となっています。MRTAの発表では、PK10において本線のMin Buri方面、Nonthaburi Civic Center方面、支線方面がそれぞれ分かれる運用が案内されています。

MT01はIMPACT Muang Thong Thani方面へのアクセス駅であり、展示場・会議場・大学・周辺地区への玄関口となります。MT02はLake Muang Thong Thani方面に位置し、湖畔地区、イベント施設、周辺商業施設へのアクセスを担います。駅と周辺施設を結ぶスカイウォークも整備され、雨季や大規模イベント時でも歩行者が比較的安全に移動できる導線が確保されています。

9. ピンクラインの輸送上の意義

ピンクラインの意義は、単にバンコクに新しいモノレールが開業したという点にとどまりません。第一に、バンコク北部の広範囲な道路交通需要を軌道系交通へ転換する役割があります。Chaeng Watthana RoadやRam Inthra Road周辺は、住宅地、政府機関、商業施設が連続し、朝夕の渋滞が深刻な地域です。ピンクラインはこれらの移動需要に対して、定時性の高い公共交通を提供します。

第二に、複数の都市鉄道路線を横方向に接続する機能があります。従来のバンコク都市鉄道は、都心部から郊外へ向かう放射状の路線が中心でした。ピンクラインはそれらを北部外縁で接続するため、都心を経由しない移動の選択肢を増やします。都市鉄道ネットワークが成熟するうえで、こうした横方向の連絡線は非常に重要です。

第三に、モノレール方式の有効性を示す事例でもあります。地下鉄に比べて建設費や工期を抑えやすく、通常の高架鉄道に比べて構造物をコンパクトにしやすいことから、道路沿いの既成市街地に導入しやすい特徴があります。ピンクラインでは、既存道路上空に長大な都市交通軸を形成することで、モノレールが観光用・空港内交通用だけでなく、本格的な都市幹線交通として利用できることを示しました。

10. 駅一覧

ムアントンターニ支線

バンコクMRTピンクラインは、バンコク北部の道路交通軸に沿って整備された大規模跨座式モノレールであり、タイにおける都市型モノレール導入の代表例です。全長34.5km、30駅の本線に加え、ムアントンターニ支線を備えることで、日常の通勤・通学需要だけでなく、大規模イベント輸送にも対応する路線となりました。

技術的には、INNOVIA Monorail 300、Cityflo 650 GoA4、自動運転、ホームドア、全線高架、支線分岐、道路上空への導入といった要素が組み合わさっており、モノレールを本格的な都市高速交通として成立させるための要素が多く含まれています。従来、モノレールは観光交通や空港アクセス、短距離支線として語られることが多くありましたが、ピンクラインは、都市の広域交通を担う中量輸送システムとしてのモノレールの可能性を示す路線といえます。

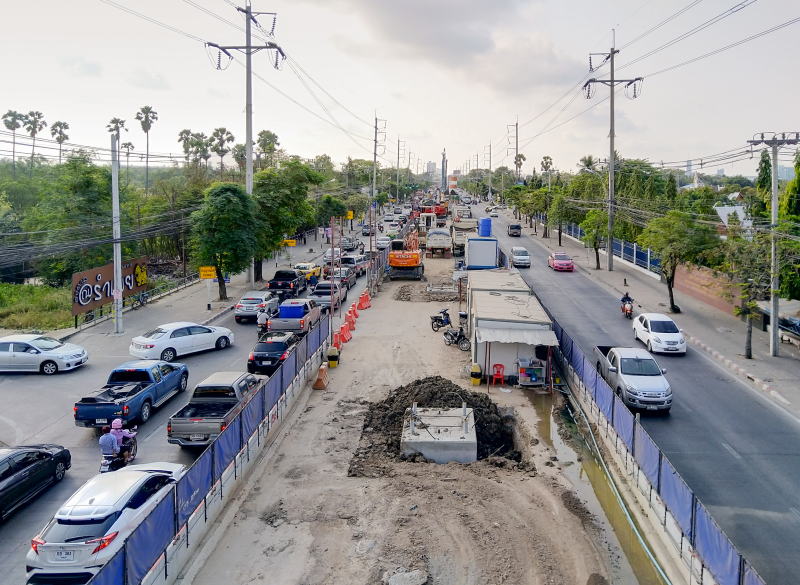

(c)B.Panupong / Shutterstock.com PAK KRET, NONTHABURI, THAILAND-FEBRUARY 23, 2019　_Construction of monorail MRT Pink Line (Khae Rai-Min Buri) at Tiwanon Road. Preparation work sites and equipment. Foundation work. Infrastructure   (c)shutterstock   (c)shutterstock   (c)shutterstock   (c)shutterstock
