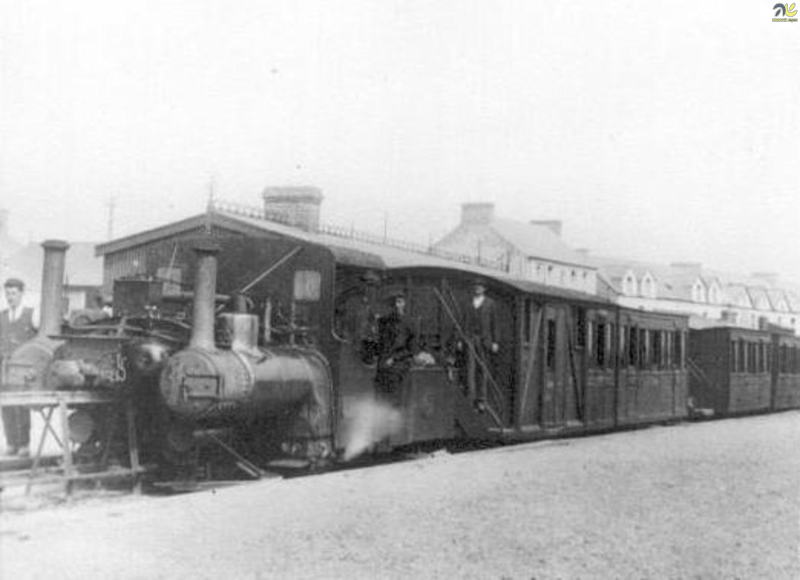

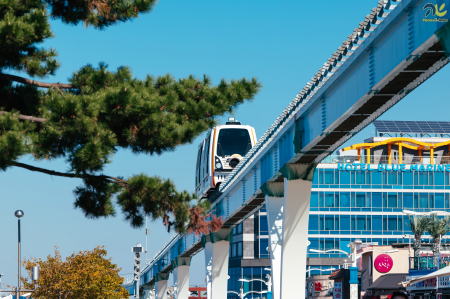

モノレールの分類体系とは何か― 単軌条交通分類体系（MJWS）が示す単軌条交通の構造的理解 ― 単軌条交通という概念は19世紀初頭の実験的輸送装置にまで遡ることができる。産業革命期には鉄道技術が急速に発展したが、その過程では複線鉄道だけでなく、単一軌条によって車両を支持・案内する多様な試行的構造が提案された。これらは必ずしも近代的意味での鉄道を指向したものではなく、軽量輸送や資材運搬、急勾配区間輸送など特定用途に適応するための合理的解として生まれたものであった。 19世紀中頃には側方支持輪を併用する単軌条方式や、中央単軌条上に荷重を集中させる方式などが各地で試作され、単軌条支持という概念自体はこの時期にすでに確立していた。 この時代の代表的方式として挙げられるのがLartigue式モノレールである。Lartigue式は中央に設置された単一レール上に車両を跨座させ、車体両側に垂下したフレームに荷重を分散配置する構造を持つ。車両は鞍状にレールを跨ぐ形で支持され、左右に張り出した荷重がバランスを取ることで転倒を防ぐ。すなわち支持と案内は中央単軌条によって与えられ、車体安定は左右重量配分によって実現されるという特徴的な構造原理を持つ。
Lartigue式は構造的には現代の跨座式モノレールと同様に単一軌条上で支持・案内が統合された同一型単軌条に属するが、荷重支持方法と車体構成が大きく異なるため、単軌条交通の構造的多様性を示す歴史的方式と位置づけられる。この例は、単軌条交通の原理が単一軌条支持という基本概念のもとに多様な構造解として展開し得ることを示している。 19世紀末になると、単軌条交通は蒸気機関車による実用輸送としても試みられるようになる。Ewing式蒸気モノレールやLartigue式モノレールなどはその代表例であり、単一軌条支持を基盤とした輸送方式が公共交通・産業輸送の双方で試験的に導入された。この段階で「モノレール」という概念は交通技術の一類型として認識され始めたといえる。 20世紀初頭に入ると、都市交通への適用を志向した単軌条方式が現れる。都市空間における用地制約や道路交差の問題を回避するため、高架上に単一軌条を設置し車両を案内するという発想が形成された。これが後の跨座式・懸垂式モノレールの原型となる。
第二次世界大戦後になると、自動車交通の増大と都市混雑の進行を背景に、高架専用軌道を走行する都市高速交通としてモノレールが再評価される。アルウェーグ式やサフェージ式に代表される近代モノレールが確立したのはこの時期であり、単軌条交通は実験的装置から都市交通システムへと転換した。 しかしこの過程でも、単軌条交通は各方式が独立に発展したため統一的な分類枠組みは形成されなかった。跨座式と懸垂式は別系統として制度化され、案内軌条式や誘導式交通は別体系として扱われるなど、単軌条交通の全体像は分断的に理解されることとなった。 日本では法律上、跨座式と懸垂式の二方式に整理されることが一般的であるが、世界的に俯瞰すると単軌条交通はさらに広いスペクトラムを形成している。MJWSではこの点に着目し、モノレールを構造的ファクターに基づいて跨座式・懸垂式・案内軌条式鉄道・磁気浮上式の四領域として把握している。
しかしこの四分類だけでは、モノレールの本質的な構造差異を十分に説明できない。なぜなら単軌条交通の本質は方式名称ではなく、車両支持と進路拘束の関係構造にあるからである。そこで単軌条交通分類体系（MJWS）では、さらに「走行支持軌道」と「進路案内軌道」の関係性に着目し、同一型・分離型・完全分離型という型式概念を導入している。これは単なる形式的分類ではなく、単軌条交通を工学的連続体として理解するための基盤概念である。

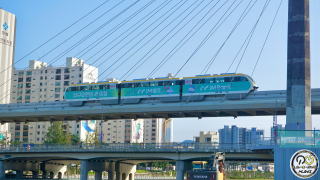

モノレール分類の根本原理― 走行支持と進路案内の関係 ― 単軌条交通分類体系（MJWS）ではこの関係を三つに整理する。 同一型は走行支持と進路案内が同一構造体で統合された方式であり、単軌条交通として最も純粋な形態である。ここでは支持反力と案内反力が同一構造体に伝達されるため、軌道構造は支持・案内・案内拘束の三機能を同時に担う。 分離型は支持と案内が別構造だが、同一桁または同一空間内に配置される。支持反力と案内反力は異なる構造要素に分担されるが、空間的には単一軌道内で完結する。 完全分離型は支持と案内が異なる構造または位置に存在し、単軌条性が機能的概念として成立する。ここでは進路拘束は物理的軌条ではなく、誘導機構または制御系によって実現される。 この三型式概念は、モノレールとAGT・ガイドウェイバス・誘導式道路交通の境界を連続的に理解するうえで重要な視点を提供する。単軌条交通分類体系（MJWS）はこの構造関係を軸として、方式名称を超えた交通体系の整理を可能にしている。 跨座式モノレール― 単軌条交通の主流形式 ― 跨座式は車両が軌道桁上に跨る方式であり、現代都市モノレールの主流を占める。車両重量は桁上面の走行輪で支持され、側面案内輪が横圧を受ける。軌道桁はPC箱桁や鋼箱桁として設計され、曲げ主桁として荷重を支える。 この方式の力学的特徴は、荷重支持と進路拘束が同一桁外面で完結する点にある。軌道桁は支持構造であると同時に案内面であり、車両自由度は桁形状により完全に規定される。このため跨座式は単軌条交通分類体系（MJWS）において同一型の典型例とされる。

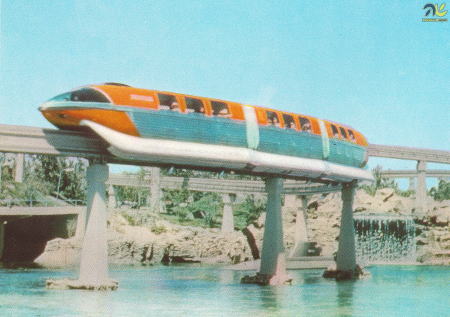

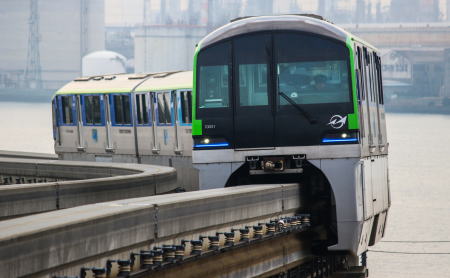

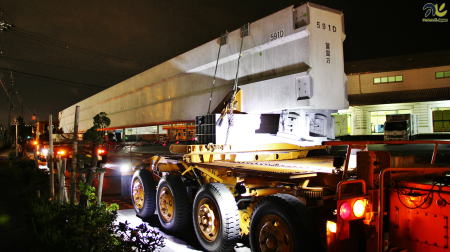

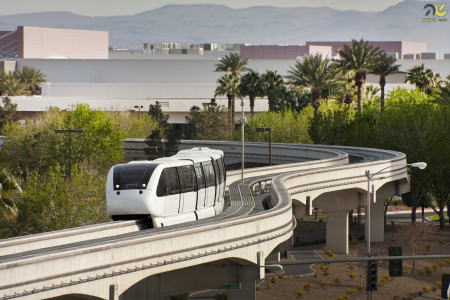

同一型跨座式の代表はアルウェーグ系であり、東京モノレールなど多くの都市モノレールが採用している。走行面と案内面が軌道桁外面に統合されるため構造合理性が高く、軌道桁は単純曲げ部材として効率的に設計することができる。また分岐構造は桁自体を切り替える桁切替方式となるため大型化する傾向があるものの、車両側の走行・案内機構は比較的単純に構成できるという特徴を持つ。 さらにアルウェーグ系跨座式では、走行面および案内面がPC軌道桁のコンクリート外面そのものとして形成される点が重要である。すなわち鉄道のように鋼製レールを別体として敷設・締結する必要がなく、軌道桁自体が走行・案内機能を担う一体構造となる。このため軌道はコンクリート主体の連続構造物として形成でき、レール締結装置や軌道調整機構を必要としない。

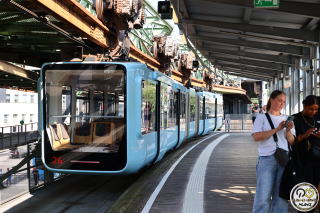

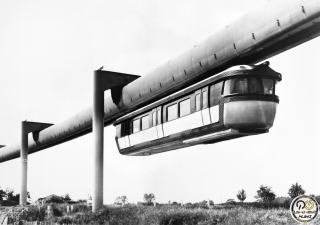

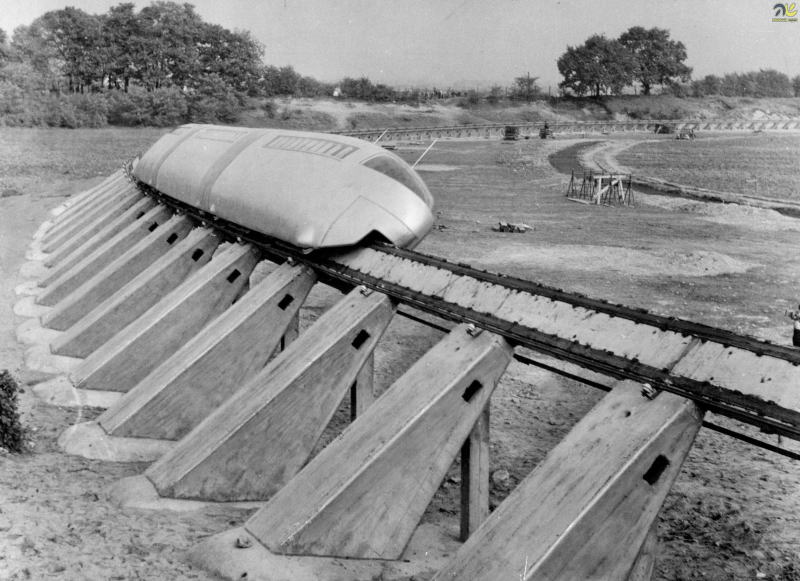

これに対しサフェージ式などの懸垂式分離型単軌条では、車両荷重を支持する走行レールおよび進路拘束を与える案内レールが桁内部に独立した鋼製部材として設置される。これらのレールは曲げ応力および接触応力に耐えるため高強度鋼構造として製作される必要があり、さらに桁内部への精密な据付・支持構造・保守空間確保を伴うため、軌道構造は鋼構造主体となり複雑化する。 このように、アルウェーグ系跨座式ではPC軌道桁自体が走行・案内面として機能するのに対し、サフェージ式懸垂式では鋼製レールを別体で設ける必要があるため、材料量・製作精度・施工工程のいずれにおいてもコストが増大する傾向がある。したがって同一型跨座式は構造合理性だけでなく軌道構造コストの面でも優位性を有する方式といえる。 実際に現代の跨座式モノレールにおいては、このアルウェーグ系同一型跨座式が主流方式となっている。東南アジア、中国、中東、南米などで近年新規に建設・開業している都市モノレールの多くはこの方式を採用しており、都市高架専用軌道型モノレールの事実上の標準形式として確立している。中国各都市の都市モノレール網、タイの都市モノレール計画、エジプト・カイロモノレール、ブラジルをはじめとする南米の新規モノレールなどはその代表例であり、いずれもPC軌道桁外面を走行・案内面とするアルウェーグ系構造を基本としている。 この世界的採用傾向は、同一型跨座式が構造単純性、施工性、軌道コスト、保守性の各面で都市高架交通として最適化された方式であることを示している。単軌条交通分類体系（MJWS）の観点から見れば、同一型跨座式が現代都市モノレールの標準領域を形成していると位置づけることができる。 一方、跨座式でも分離型が存在する。ロッキード式やアーバノート式では走行支持と案内支持が分離構造となり、単軌条機能は維持しつつ構造配置が異なる。磁気浮上式単軌条もこの領域に含まれる。磁気浮上では支持力と案内力が電磁力として独立に作用するため、構造的には分離型単軌条とみなすことができる。 懸垂式モノレール― 吊下型単軌条の力学特性 ― 懸垂式の力学的特徴は、支持反力が吊下点を通じて桁上部に作用する点にある。荷重作用線が桁中心付近を通るため横転モーメントが小さく、曲線走行時の安定性が高い。また分岐構造は可動レール方式となり、跨座式に比べて軽量化が可能である。 同一型懸垂式にはランゲン式や上野式があり、桁内部または外面で支持・案内が統合される。ブッパータール空中鉄道はその典型例であり、単軌条交通の歴史的原型ともいえる。 懸垂式の中で特に重要なのがサフェージ式である。外観上は単一箱桁だが、内部に走行レールと案内レールが分離配置される構造を持つ。このため構造的には案内軌条式に近いが、メーカーがモノレールとして提示したことで懸垂式モノレールとして認知された。 ここにはモノレール分類における重要な特徴が現れている。すなわちモノレールは純粋な構造分類だけでなく、歴史的・社会的認知によっても定義が形成される交通体系なのである。 案内軌条式鉄道― モノレール境界領域の体系化 ― この方式では車両支持は走行面により行われ、進路拘束のみが案内軌条によって与えられる。支持反力と案内反力が異なる構造要素に分離するため、単軌条交通分類体系（MJWS）では分離型単軌条に位置づけられる。 さらに完全分離型として、トランスロールやARTのように走行面が道路で案内のみが単軌条機能を担う方式が存在する。ここでは単軌条は物理的レールではなく「進路拘束原理」として成立する。 この段階では単軌条は構造物ではなく誘導機構となり、単軌条交通概念は交通制御原理へと抽象化される。これは単軌条交通概念が将来の自動運転誘導交通へ連続していくことを示している。 メーカー定義とモノレール認知モノレール分類を難しくしている要因の一つが、メーカー呼称や技術提案主体によって形成される社会的認知である。交通技術の分類は本来、構造力学的原理や支持・案内機構の関係によって定義されるべきであるが、実際の歴史過程においては、メーカーが提示した名称や制度上の扱いが方式認識を決定づける場合が少なくない。 このような事例としてまず挙げられるのがアーバノートである。アーバノートは中央案内軌条により進路拘束を受け、走行支持は路面で行う方式であり、構造的には案内軌条式交通に分類される。しかし開発主体はこれをモノレールとして提示し、実際の導入事例でもモノレールとして認識された。このため社会的分類上はモノレールと扱われるが、構造分類上は案内軌条式に属するという乖離が生じている。
同様の構造‐認知乖離はサフェージ式にも見られる。サフェージ式は箱形桁内部に走行レールと案内レールが分離配置される方式であり、力学的には案内軌条式単軌条に近い構造を持つ。しかし開発者サフェージ社はこれを懸垂式モノレールとして提示し、都市交通システムとしてもモノレールの系譜に位置づけられた。この結果、構造的には分離型単軌条でありながら、歴史的には懸垂式モノレールとして確立することとなった。
これら三例に共通するのは、構造的分類と社会的分類が必ずしも一致しないという点である。単軌条交通という概念は純粋な機械工学的定義として成立したものではなく、技術提案・制度認可・運用実態・社会認識といった複数要因の相互作用の中で形成されてきた。 このため単軌条交通分類体系（MJWS）では、単軌条交通の位置づけを以下の三要素の重ね合わせとして理解する。 第一に構造実体。すなわち支持機構と案内機構の力学関係に基づく工学的分類である。 アーバノートは機能的には単軌条誘導交通でありながら歴史的にはモノレールと認識された例であり、サフェージ式は構造的には分離型単軌条でありながら懸垂式モノレールとして体系化された例である。Ewing式蒸気モノレールは構造的には側方支持併用型単軌条でありながら、モノレール概念成立初期の象徴的方式として位置づけられている。 これらは単軌条交通の分類が純粋な構造分類のみでは成立しないことを示している。すなわち単軌条交通の分類は、機械工学・交通工学・技術史・制度史・産業史を横断する複合的分類体系として理解される必要がある。 単軌条交通分類体系（MJWS）が構造実体・機能関係・歴史的認知の三層構造を採用する理由はここにある。この三層的視点を導入することで、モノレールという名称の下に歴史的に集積してきた多様な単軌条交通を矛盾なく整理することが可能となるのである。 モノレール分類の工学的意味単軌条交通分類体系（MJWS）は単なる方式整理ではなく、単軌条交通の力学的・構造的理解を可能にする。 跨座式同一型では荷重が桁上面に集中し、桁断面剛性と分岐構造が設計支配要因となる。 懸垂式では吊下荷重となり、分岐は軽量化できるが走行装置が複雑化する。 案内軌条式では道路構造との一体化が容易で、低コスト導入が可能となる。 このように分類は構造設計思想や都市適応性の違いを理解するための基盤となる。さらに分類は車両構造、保守方式、騒音特性、曲線通過性能など多方面の設計条件とも対応関係を持つ。 単軌条交通の連続スペクトラム

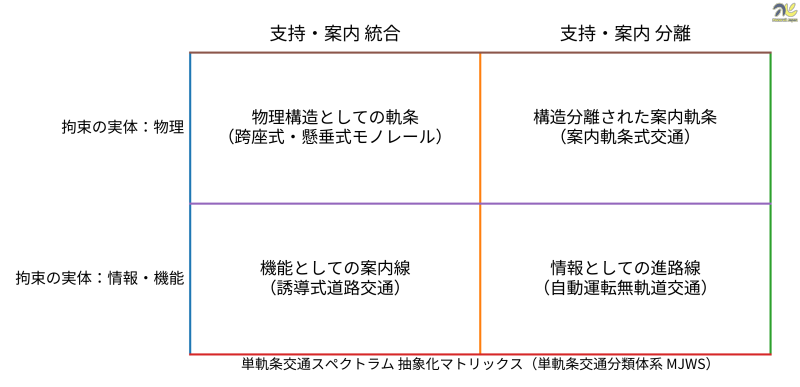

モノレールは独立した方式群ではなく、 跨座式 懸垂式 案内軌条式 誘導式道路交通 自動運転無軌道交通 へと連続する技術スペクトラムを形成している。 進路拘束の実体は 物理構造としての軌条 構造分離された案内軌条 機能としての案内線 情報としての進路線 へと段階的に抽象化される。 単軌条交通分類体系（MJWS）はこの連続性を前提に、歴史的モノレールから次世代交通までを統一的に整理する枠組みとして位置づけられる。 物理単軌条段階― 軌道構造が進路を規定する領域 ―跨座式および懸垂式は、単軌条交通の最も典型的な形態である。車両は剛体としての軌道桁により支持され、その形状に従って進路が完全に拘束される。ここでは進路は純粋に物理構造として存在し、車両は軌道幾何に従属する。 この段階では進路拘束は構造体の形状そのものであり、交通システムは土木構造物と不可分である。モノレールが「軌道系交通」と呼ばれる理由はここにある。 分離単軌条段階― 支持面と案内軌条の分離 ― 案内軌条式に進むと、走行面と進路拘束要素が分離する。車両は路面や走行面で支持されつつ、中央または側方の案内軌条によって進路を規定される。 ここでは進路拘束は依然として物理軌条であるが、荷重支持と幾何拘束が異なる構造要素に分離する点が重要である。この分離は単軌条交通の抽象化の第一段階といえる。 札幌地下鉄やVONAのような方式は、モノレールからAGTへの遷移領域を示す典型例である。

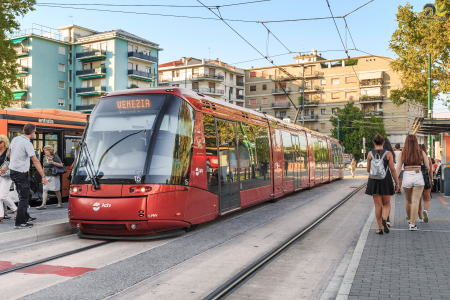

機能単軌条段階― 案内原理としての単軌条 ― 誘導式道路交通では、進路拘束はさらに抽象化される。車両は舗装路面を自由走行できるが、誘導レール・磁気マーカー・光学ラインなどにより自動的に進路が拘束される。 ここでは単軌条はもはや連続した物理レールではなく、進路を定義する基準線として機能的に存在する。単軌条性は構造ではなく制御原理として成立する段階である。 トランスロールやARTはこの領域に属し、モノレール概念が道路交通へ拡張された例といえる。
情報単軌条段階― デジタル進路拘束への移行 ― 自動運転無軌道交通に至ると、進路拘束は物理軌条すら必要としなくなる。車両はセンサ・GNSS・SLAM・V2X通信などにより仮想的な進路線に従って走行する。 ここでは単軌条は完全に情報的存在となり、物理構造としての軌条は消滅する。進路拘束はアルゴリズムとして定義される。 しかし本質的には、車両が単一の基準線に従って自動誘導されるという点で、単軌条交通の原理は維持されている。 単軌条概念の抽象化プロセス物理構造としての軌条 構造分離された案内軌条 機能としての案内線 情報としての進路線 すなわちモノレールとは単に一本のレールを持つ交通ではなく、「単一基準線による進路拘束」という交通原理の具体化形態なのである。 MJWS分類における位置づけMJWS分類が方式と型式の二軸を採用する理由は、この連続スペクトラムを包含するためである。 方式は単軌条拘束の構造形態を示し、 この二軸を用いることで、跨座式モノレールからARTまでを同一理論上に配置できる。 つまりMJWS分類は、モノレールを独立方式として定義する体系ではなく、単軌条誘導交通という広い技術領域の中で位置づける体系なのである。 単軌条交通の未来的意義モノレールはしばしば20世紀的都市交通とみなされるが、実際には単軌条誘導交通という概念は自動運転時代においてむしろ普遍化していく。 都市交通は今後 この意味でモノレールは過去の特殊交通ではなく、未来交通へ連続する基盤技術の一形態と位置づけられる。 まとめモノレールの分類は単なる形式整理ではなく、単軌条交通という技術体系を理解するための基盤である。単軌条交通分類体系（MJWS）は方式（跨座・懸垂・案内軌条）と型式（同一・分離・完全分離）の二軸により、世界の単軌条交通を構造的連続体として捉える点に特徴がある。 この枠組みにより、従来はモノレールか否かで議論されてきた境界領域の交通システムも統一的に理解できるようになる。さらに分類は単なる名称整理にとどまらず、荷重伝達・軌道構造・分岐装置・都市適応性といった工学的差異を読み解く鍵となる。 単軌条交通は19世紀の実験的装置から始まり、20世紀後半には都市交通として確立し、21世紀には無軌道誘導交通へと拡張しつつある。その進化過程を一貫して理解するための体系が単軌条交通分類体系（MJWS）であり、モノレールを単なる特殊交通ではなく、単軌条誘導交通という広い技術系譜の中で位置づける視点を提供している。 モノレールとは一本のレールの上を走る乗り物という単純な定義を超え、支持と案内の構造関係によって成立する交通技術である。そしてその分類体系は、単軌条交通の過去・現在・未来をつなぐ技術アーカイブとして重要な意味を持つのである。 単軌条交通とモノレールの分類（田村拓丸（モノレールジャパン編集室）,2022年）より |
||||||||||||||||||
