モノレール専科　＃04　モノレールのレール工場

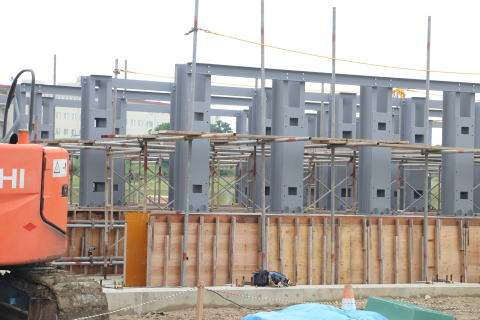

モノレール専科　＃04　モノレールのレール工場 今回のモノレール専科は、＃3 モノレールのレール で紹介した、いわゆるモノレールの軌道桁についてさらに掘り下げます。2019年秋の開業が予定されている沖縄都市モノレール・ゆいレールでは、現在延伸部の軌道桁の製作が急ピッチで行われています。このレール工場の様子をベースに、モノレールの軌道桁が製作されていく過程と、更には作られた軌道桁がどの様に運ばれ、軌道桁として設置されるのかについて紹介していきます。 一般にレール工場の最も端となるスタート地点には、PC軌道桁の配筋を行う工場が設けられています（軌道桁の骨組を作る場所）。その次の場所には、コンクリート打設を行う工場が設けられます（コンクリートを骨組に流し込む場所）。 この時、軌道桁の左右に軌道桁の形となる型枠が設置され、この中にコンクリートを流し込む事で、軌道桁の形が形成されます。なお、この型枠は軌道桁にカーブを付けられるようにもなっていて、曲線軌道桁もこの場所で作られます。このあと、養生室と呼ばれる工場でコンクリートを強度発現させていきます（流し込んだコンクリートを固める作業）。 さらに次の工程では、いよいよ軌道桁が屋外に運び出されます。 運び出された軌道桁は、「緊張」作業を介してPC軌道桁となります。 緊張作業は一時緊張と二次緊張作業に分けられ、これらが完了すると さらに仮置き場に移され搬出の時を待ちます。 この後、完成した軌道桁はポールトレーラーに積載され設置現場まで運ばれていくのですが、この続きは動画で見た方が分かり易いので、是非ご確認下さい。
