1.多摩都市モノレール町田延伸

 国の計画(2000年1月運輸政策審議会答申)では、上北台~箱根ヶ崎駅方面への延伸が、目標年次である2015年までに「整備着手することが適当である路線(A2)」とされ、多摩センター~町田駅方面および多摩センター~八王子駅方面への延伸は、「今後整備について検討すべき路線(B)」として位置付けられています。
 さらに2016年4月7日には国土交通省によって最新版となる交通政策審議会答申案が公表されています。
この中で、多摩都市モノレール町田延伸ルートは「意義のあるプロジェクト」に位置付けられています。
 新たに公表された答申案では、従来までの「開業が適当(A1)」「整備着手することが適当である路線(A2)」「今後整備について検討すべき路線(B)」の3種類の事実上の格付けが無くなり、需要の見通しおよび費用便益比、財務分析、事業化に向けた検討の熟度などを踏まえた、「意義」と事業化に向けた主な「課題」が各プロジェクトごとに示される事となりました。

東京圏における今後の都市鉄道のあり方について(答申)
多摩センター~町田延伸に関する部分抜粋
<12> 多摩都市モノレールの延伸(上北台~箱根ヶ崎、多摩センター~八王子、多摩センター~町田)37p-38p

【意義】・多摩地域の主要地区間のアクセス利便性の向上。
【課題】・導入空間となりうる道路整備が前提となるため、その進捗を見極めつつ、事業化に向けて関係地方公共団体・鉄道事業者等において具体的な調整を進めるべき。

 多摩センター駅を延伸ルートより見る

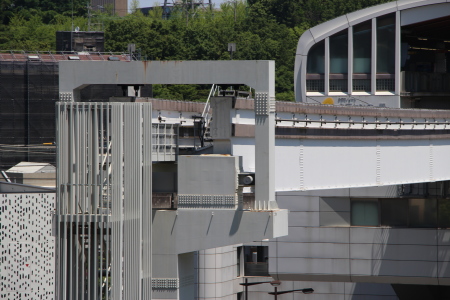

多摩都市モノレール 多摩センター駅の軌道末端部分。
多摩センター駅軌道末端部分
多摩都市モノレール 多摩センター駅の軌道末端部分。
 多摩センター駅より続く多摩モノレール通り
 多摩都市モノレール 多摩センター駅より続く通称「多摩モノレール通り」
都道 通称多摩モノレール通り
多摩都市モノレール 多摩センター駅より続く通称「多摩モノレール通り」


2.多摩都市モノレール町田延伸概要

2-1.概要
 多摩モノレール町田延伸ルートは、多摩センター~小山田桜台団地、町田山崎団地を抜けJR町田駅を結ぶ約13キロのルート。
 延伸部終点となる町田市は、およそ42万人の人口を抱えています。
 2000年1月の運輸政策審議会(現・交通政策審議会)答申において、「今後整備について検討すべき路線(B)」に位置付けられています。
 さらにその後、2016年4月7日の交通政策審議会答申案では「意義のあるプロジェクト」として位置付けらる事となりました。
 多摩モノレール延伸計画の中では、箱根ヶ崎延伸ルートと並んで最も実現に近い延伸計画と位置づけられています。

多摩モノレール 多摩センター駅外観
多摩センター駅を発車する多摩モノレール
モノレールの末端部分
多摩センター駅より伸びるモノレール通り。

 表. 延伸時新設が想定される駅一覧

延伸時新設が想定される駅
(u)で表記した駅名は、mjws予想名称
または、公表資料と異なるもの。
その他は、町田市公表資料による名称を使用した。


 ① 多摩センター(延伸部起点)
 ② 落合(u)
 ③ 南野
 ④ 小野路(u)
 ⑤ 小山田緑地
 ⑥ 小山田桜台 - 桜台車両基地
 ⑦ 桜美林大学(u)
 ⑧ 忠生(u)
 ⑨ 山崎団地(u)
 ⑩ 市民病院
 ⑪ 旭町体育館(u)
 ⑫ 芹ヶ谷公園 -留置線
 ⑬ 町田

3.延伸ルートおよび都市計画道路

多摩モノレールの延伸は、延伸ルートのべースとなる都市計画道路(延伸ルート上道路)の整備と密接な関係にあります。
すなわち、ルート上の都市計画道路が整備されないうちは、モノレールの延伸事業も進まない事を意味します。

多摩モノレール延伸ルートに該当する都市計画道路とは、以下の通り(4路線)となっています。
①[都道156号] 多摩センター~(落合)(多摩南野)~小野路付近
②[3・4・20号] 小野路付近~(小山田緑地)(小山田桜台)~桜美林大学
③[町3・3・36号] 桜美林大学~(忠生)(山崎団地)(市民病院)(旭町体育館)~芹が谷公園
④[町3・4・11号] 芹が谷公園~町田
 多摩モノレール町田延伸における計画道路一覧

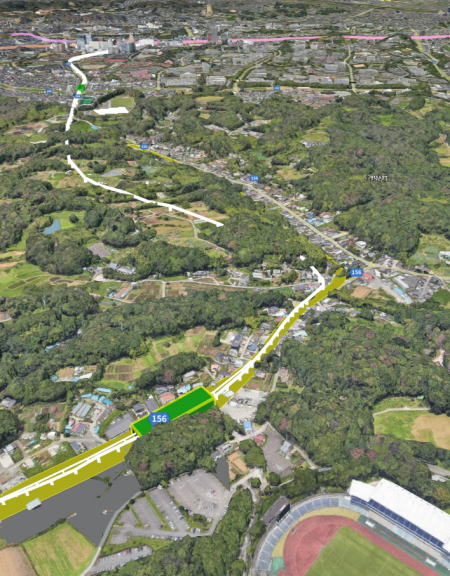

図. 多摩モノレール町田延伸ルートにおける都市計画道路概略

2016年現在、延伸ルートとなる都市計画道路については引き続き整備が行われている状況です。
このうち、現在進行形として[町3・3・36号] 木曽団地交差点-市民病院間における工事が進められおり、2016年度の完工が予定されています。
各区間の散策レポートは、それぞれの計画道路欄下部にリンクバナーを添付いたします。

表. 計画道路および多摩モノレール延伸ルート該当区間
 計画道路  多摩モノレール延伸ルート該当区間
(付したNo.は想定設置駅番号)

 [都道156号]
 多摩モノレール通り
 整備済:① 多摩センター(延伸部起点) ② 落合
 未整備:③ 南野
多摩モノレール延伸町田ルート都道156号散策

 [3・4・20号]

 未整備:④ 小野路⑤ 小山田緑地
 整備中:⑥小山田桜台 - 桜台車両基地
多摩モノレール町田延伸 3・4・20号線散策

 [町3・3・36号]
 新町田街道
 整備済:⑦ 桜美林大学 ⑧ 忠生 ⑨ 山崎団地
 未整備:⑩ 市民病院 ⑪ 旭町体育館
多摩モノレール町田延伸 3・3・36号多摩センター側
多摩モノレール町田延伸 3・3・36号町田側

 [町3・4・11号]
 原町田大通り(延伸区間)
 未整備:⑫ 芹ヶ谷公園 -留置線
 多摩モノレール延伸 芹ヶ谷公園駅周辺

 [町3・4・11号]
 原町田大通り
 整備済:⑬ 町田
 多摩モノレール延伸 町田駅周辺

4.多摩モノレール延伸ルートに該当する都市計画道路 各区間毎の概要

4-1.①[都道156号] 多摩センター~(落合)(多摩南野)~小野路付近

通称多摩モノレール通り(~多摩南野付近)、都道156号線。
現在、多摩モノレールの終点である多摩センター駅より先は、多摩南野交差点付近まで整備が完了しています。
以降小野路付近まで南進し、小野路付近で西進、小山田緑地および桜美林大学方面を目指す事となりますが、2016現在では整備開始に至っていません。

 多摩センター駅外観写真
多摩モノレール町田延伸のルート開始地点となる多摩センター駅
 多摩センター駅ホームより見た車止め
多摩センター駅の軌道末端部分
 町田延伸ルートより多摩センター駅方向を見る
都道156号線、通称多摩モノレール通り
多摩センター駅より延伸予定ルートを進む。
写真は延伸ルートより多摩センター駅方向を見たもの。
 延伸ルート町田駅方向を見る
都道156号線、通称多摩モノレール通り
写真方向が延伸ルート方向となる。
 落合付近
都道156号線、通称多摩モノレール通り
都道156号線多摩モノレール通り
都道156号線、通称多摩モノレール通り
奥に見えるゴルフ練習場傍が「多摩南野」付近。
多摩モノレール延伸町田ルート都道156号散策

4-2.②[3・4・20号] 小野路付近~(小山田緑地)(小山田桜台)~桜美林大学

・都市計画道路3・4・20号線および3・4・20号(下小山田)
多摩モノレール南端部南野を過ぎ、小野路付近より桜美林学園を繋ぐ都市計画道路3・4・20号線。
現在、3・4・20号線は
、155号線との交差点および桜美林学園付近間が整備されているものの、多摩センター側については未整備となっています。
南側道路沿いには桜台車両基地の建設が想定されていますが、現段階では詳細は未定となっています。
下に示す空き地東側(写真中では下側)には準工業用地が広がっています。
整備が急がれる多摩モノレール延伸ルート3・4・20号線
図 3・4・20号線概略図
 多摩モノレール桜台車両基地
 桜台車両基地予定地と予想される空地
予定地上部を左右に通過する道路が3・4・20号線。
 多摩モノレール町田延伸 3・4・20号線散策

4-3.③[町3・3・36号] 桜美林大学~(忠生)(山崎団地)(市民病院)(旭町体育館)~芹が谷公園

・都市計画道路町田3・3・36号線(通称新町田街道)
都市計画道路町田3・3・36号線とは、多摩モノレール町田延伸事業において最も延伸ルート上延長の長い都市計画道路です。
既存の町田街道の渋滞対策(バイパス道路)として整備が進められているもので、常盤駐在所~町田木曽団地間等の一部区間では既に供用が開始されています。
 多摩モノレール延伸ルート旭町陸橋

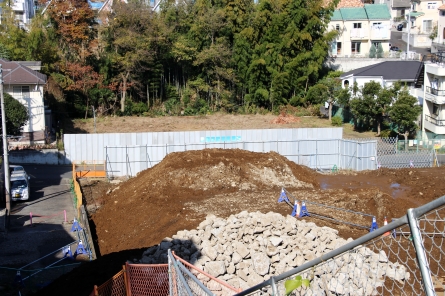

現在進行形で整備が進められる旭町陸橋部。
陸橋上部分には多摩モノレール町田市民病院前駅が計画されている。
多摩モノレール延伸ルートの旭町陸橋付近における概略図
町田3・3・36号旭町陸橋付近における
多摩モノレール延伸ルート
(縮尺は正確ではありません)

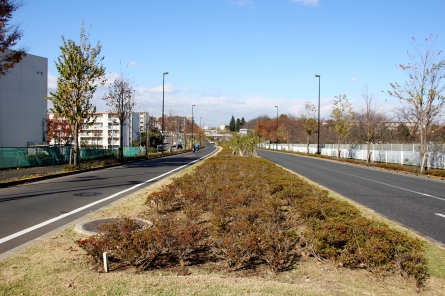

多摩モノレール延伸ルート木曽団地南交差点付近
木曽団地南交差点付近の中央分離帯。
モノレール延伸時はこの中央分離帯にモノレールの支柱が並ぶ。

計画上では、整備予定の全区間が片側2車線とされているものの、現時点では片側1車線として開業しています。
桜美林大学付近~町田木曽団地までは、上述した多摩モノレール導入部となる中央分離帯を有している事が特徴です。
現在、木曽団地交差点-市民病院間における旭町陸橋部の下部工事が進められおり、2016年度の完工が予定されています。
陸橋本体部は2017年以降の整備が見込まれています。
それ以降の芹が谷公園までの区間については、今後引き続き整備が進められます。

都市計画道路町田3・3・36号線区間に限定すると、桜美林学園付近~芹ヶ谷公園付近が多摩モノレールの延伸ルートに該当します。
芹ヶ谷公園付近から町田駅地点(延伸ルート終点)までは、都市計画道路町田3・4・11号線上を延伸ルートとしています。
多摩モノレール町田延伸 3・3・36号多摩センター側
多摩モノレール町田延伸 3・3・36号町田側

4-4.④[町3・4・11号] 芹が谷公園~町田

桜美林大学より続いた都市計画道路町田3・3・36号線。
モノレール延伸ルートは芹が谷公園駅(仮称)で町田3・3・36号線から離脱します。
芹が谷公園を過ぎたモノレール軌道は、多摩センター側より見て右方向へ直角にカーブし南下、町田駅前のメインストリートである原町田中央通り[3・4・11号]に入ります。
以降は町田駅まで直線に南下し、延伸ルートの終点となる町田駅予定位置となります。

 多摩モノレール延伸ルート上の計画道路
整備が予定されている3・3・36号線(新町田街道)および3・4・11号線(原町田大通り)概略図。
(点線=未整備区間、実線=併用または整備済み区間)
太字表記部分が多摩モノレール延伸ルートに該当する区間。
(縮尺は正確ではありません)
 多摩モノレール町田延伸 町田駅

4-4-1.芹が谷公園駅[町3・3・36号および町3・4・11号交点]

芹が谷公園駅予定位置は、芹が谷公園の北面(都営跡地)に位置し、現在のグランド付近に建設が想定されています。
芹が谷公園では、2016年3月に「芹が谷公園再整備基本計画」が策定されており、将来のモノレール延伸を考慮した公園の再整備が行われる予定となっています。
 多摩モノレール町田延伸ルート上における芹ヶ谷公園駅予定位置
多摩モノレール町田延伸ルート上における芹ヶ谷公園駅予定位置
 多摩モノレール芹ヶ谷公園駅予定位置は、現在は広場として活用されている。
芹ヶ谷公園駅予定位置
現在は広場として活用されている。

整備後の芹が谷公園北面(都営跡地)に位置する生芝公園区画がモノレール関連施設用の用地に該当します。
公園内には延伸予定の原町田中央通りが中央に配される計画で、公園北面で3・3・36号線と接続します。
接続部では、町田駅より見て左面に駅施設、右面に留置線等の設置が想定されているものと推定されます。
※「芹が谷公園再整備基本計画」では、町田駅より見て左面にグランド設備、右面に駐車場等を配置する計画

留置線とは、営業終了後の車両を留置したり、緊急時および車両の故障時に営業車両を営業線より退避させる事を目的とした非営業区画線です。
多摩モノレール町田延伸では、多摩モノレール町田駅付近に留置線を設置するスペースが確保できないため、次駅の芹が谷公園駅付近に該当設備を設置する事が想定されているものと考えられます。

生芝公園区画には、「将来のモノレール延伸を考慮して恒久的な建造物を設置しない」とされている事から、延伸時駅施設の設置位置は同位置にほぼ確定するものと考えられます。

オレンジ枠で示した部分は、現在のグランド位置。
黄色点線で示した部分は、将来のモノレール関連施設用地。
同様に、
黄色実線で示した線はモノレール軌道予想ルート。
 多摩モノレール町田延伸ルート図 芹ヶ谷公園駅付近
芹が谷公園再整備基本計画を参考としたモノレールの軌道ルート予想図
図中に示す計画道路3・3・36号および3・4・11号線はいずれも今現在は未整備路線。

参考資料:「芹が谷公園再整備基本計画」
多摩モノレール町田延伸 芹ヶ谷公園駅

4-4-2.町田駅

町田駅周辺におけるメインストリート、原町田中央通り(計画名称[都市計画道路町田3・4・11号]) 。
現在、町田駅より原町田5丁目交差点まで整備されていますが、以降芹が谷公園までの区間は未整備となっています。
項5-4-1.芹が谷公園駅で上述した様に、芹が谷公園再整備基本計画と合わせて順次整備されるものと考えられます。
多摩モノレール町田延伸ルート上における町田駅設置想定位置
東急ツインズEASRおよびWESTを繋ぐ空中通路
「クリスタルブリッジ」

多摩モノレール町田延伸ルート上における最終地点「町田駅」となる事が予想されている区画。
 芹ヶ谷公園駅方向より終点町田駅を見る。
町田3・4・11号原町田5丁目交差点方より町田駅設置想定位置を見る。
多摩モノレール延伸 町田駅周辺

5.多摩モノレール町田延伸に関する年表

 2000年1月 運輸政策審議会答申第18号において、「今後整備について検討すべき路線(B)」に位置付けされる。
 2013年2月 多摩都市モノレール町田方面延伸協議会 設立
 2013年2月 多摩都市モノレール町田方面延伸協議会 設立記念シンポジウム開催
 2014年6月 多摩都市モノレール町田方面延伸協議会 シンポジウム開催
 2015年3月 国土交通省へ要望活動(延伸の実現を求める10万5,930人の署名提出)
 2015年3月 運輸政策審議会答申に向けた検討の中間まとめ発表「整備効果が高いことが見込まれる路線」とされる。
 2016年4月 運輸政策審議会答申 「意義」ありとされる。
  【意義】・多摩地域の主要地区間のアクセス利便性の向上。
  【課題】・導入空間となりうる道路整備が前提となるため、その進捗を見極めつつ、事業化に向けて関係地方公共団体・鉄道事業者等において具体的な調整を進めるべき。

6.参考画像 多摩センター駅軌道末端部分(2016年6月現在)

 町田までの延伸を待つ多摩モノレール軌道末端部分
多摩センター駅先のモノレール軌道末端
 多摩モノレール軌道末端部分を見上げる
 多摩モノレール軌道末端部分の車止め
多摩センター駅先のモノレール軌道末端(車止め)
 多摩モノレール軌道断面
 多摩モノレール多摩センター駅ホームへのエスカレーター
